Wohnmobil Batterie
Mit der Snettbox genießen Sie auf Wohnmobilreisen den gleichen Komfort wie zu Hause. Unsere Wohnmobil Batterie ist die ideale Energiequelle für Geräte wie Kühlschrank, Fernseher, Kaffeemaschine, Eierkocher, Wasserkocher, eBike usw..
Snettbox® Wohnmobil Batterie
Design, Entwicklung, Produktion – Alles aus einer Hand. Stromspeicher MADE IN GERMANY.
Zum autarken Wohnmobil
125AH Wohnmobil Batterie
Mehr als ein Stromspeicher
- Plug 'n' Play Ersatz für Bleiakkus
- 125Ah / 1600 Wh Kapazität
- Leistung und Kapazität erweiterbar (bis zu 8 Snettboxen)
- Keine Schwächen bei Kälte
- Integriertes BMS
- 5 Jahre Garantie
Vorteile gegenüber anderen Akkus
Lithium-Ionen (NMC) Zellchemie
Die Grenzen von Bleiakkus, LiFePO4 Akkus und die Vorteile der Lithium-Ionen (NMC) Technologie.
Vorteile der Snettbox®
- Klein und leicht
- Kein spezielles Ladegerät nötig
- 100% Entladekapazität
- Kostengünstiger über die Nutzungsdauer
| Blei-Säure-Batterie 12V / 120 Ah |
Lithium-Ionen-Batterie
(NMC) Snettbox DC1600 12V /125 Ah |
Lithium-Ionen-Batterie (LiFePO4) 12V / 125 Ah |
|
| Gewicht / Volumen | 40 kg | 11,5 kg | 15 kg |
| Volumen | 15 L | 8 L | 12 L |
| Lebensdauer | 2 Jahre | 10 Jahre | 10 Jahre |
| Batteriepflege für eine lange Lebensdauer | aufwendig (Ladezustand muss regelmäßig kontrolliert werden, Gefahr der Tiefentladung) | mühelos (geringe Selbstentladung, Ladezustände müssen nicht kontrolliert werden) | lästig (geringe Selbstentladung, aber Akku muss regelmäßig voll aufgeladen werden für die Kalibrierung des BMS) |
| Entladetiefe (nutzbare Kapazität) | 50% | 100% | 100% |
| Betriebszeit (500 W) | 1,5 h | 3 h | 3 h |
| Ladestanderkennung | genau, muss aber aktiv über die Betriebsspannung gemessen werden | genau, wird direkt über die App angezeigt | ungenau, sowohl über die App-Anzeige, als auch bei externer Spannungsmessung |
| Parallelschaltung | problemlos | problemlos | problematisch (ungenaue Ladestanderkennung führt zu Zelldrift und extrem verkürzter Lebensdauer) |
| Vollzyklen (100% Entladetiefe) | 450 | 2000 | 2000-5000 |
| Temperaturbereich (Betrieb ohne Heizung) | Laden: 0 bis 40 °C Entladen: -20 bis 50°C |
Laden: -10 bis 50°C
Entladen: -30 bis 60°C |
Laden: 0 bis 45°C Entladen: -20 bis 60°C |
| Reihenschaltung | problemlos | nicht notwendig, da Snettbox in mehreren Spannungen verfügbar ist (bei gleicher Kapazität und Größe) | problematisch (ungenaue Ladestanderkennung führt zu Zelldrift und extrem verkürzter Lebensdauer) |
Alle wichtigen Infos stets im Blick
Snettbox® APP
Sie können jederzeit auf alle relevanten Daten Ihrer Batterie zugreifen. Die Kommunikation und Steuerung erfolgt über Bluetooth.
- Ladezustand (SOC)
- Softwareupdates der Snettbox®
- Temperatur
- Support
- Betriebsstunden
- Restladezeit
- Lade- und Entladegrenzen einstellen
Ladestand
Technische Daten
| Snettbox® DC1600 12V | Snettbox® DC1600 24V | Snettbox® DC1600 36V | Snettbox® DC1600 48V | |
| Nennspannung | 13.0 V | 26.1 V | 39.2 V | 48.6 V |
| Nennkapazität (0,2C / 320 W) | 125 Ah | 63 Ah | 42 Ah | 31 Ah |
| Nennenergie | 1.6 kWh | 1.6 kWh | 1.6 kWh | 1.5 kWh |
| Selbstentladung (ausgeschaltet) | < 3 % pro Monat | |||
| Lebenszyklus (≥ 80 % Nennkapazität) | 2000 Zyklen (100 % Entladetiefe) | |||
| Überlastschutz | Leistungsreduzierung / Abschaltung / Interne Sicherung | |||
| Entladung | ||||
| Entladeschlussspannung | 11.9 V | 24.2 V | 36.3 V | 43.1 V |
| Empfohlener Entladestrom | 25 A | 12 A | 8 A | 6 A |
| Max. kontinuierlicher Entladestrom* | 100 A | 50 A | 33 A | 25 A |
| Max. Entladeleistung* | 1200 W | |||
| Aufladen | ||||
| Ladeverfahren | integrierte Laderegelung (Stromquelle: Netzteil oder gängige Ladegeräte) | |||
| Ladeschlussspannung | 14.0 V | 28.0 V | 42.0 V | 54.0 V |
| Max. Ladespannung | 16.0 V | 34.0 V | 48.0 V | 60.0 V |
| Empfohlener Ladestrom | 25 A | 12 A | 8 A | 6 A |
| Max. kontinuierlicher Ladestrom* | 33 A | 16 A | 11 A | 8 A |
| Max. Ladeleistung* | 400 W | |||
| Betriebsbedingungen | ||||
| Parallelschaltung | Ja | |||
| Betriebstemperatur | Entladen: -30 °C bis 60 °C / Aufladen: -10 °C bis 50 °C | |||
| Lagertemperatur (ausgeschaltet) | -30 °C bis 45 °C | |||
| Max. Lagerzeit bei 25 °C (ausgeschaltet, 50 % SoC) | 24 Monate | |||
| Feuchte (nicht kondensierend) | ≤ 95 % | |||
| Schutzart | IP44 | |||
| Sonstige | ||||
| Abmessungen (L x B x H) | 250 mm x 165 mm x 200 mm | |||
| Gewicht | 11,5 kg | |||
| Stromanschluss (Snettbox-Stecker) | Kabelbaum 16 mm², 500 mm, Rohrkabelschuh M5 (im Lieferumfang) | |||
| Kommunikation | CAN / Bluetooth (Smartphone App) | |||
| Gehäusematerial | Aluminium (eloxiert) | |||
| Zelltyp / Zellchemie | zylindrisch / Lithium-Ionen (NMC) | |||
| BMS | integriert | |||
| Batteriebezeichnung (IEC 62620) | INR19/66/[12P14S]E/-30+60/95 | |||
| Zertifizierungen | Propagation nach IEC 62619, UL1642 (Zellen), EN 61000-6-2, EN 61000-6-3, UN38.3 | |||
| Transporteinstufung | UN 3480 | |||
| alle Werte beziehen sich auf 25 °C Umgebungstemperatur, höhere/tiefere Temperaturen können eine Reduzierung der Werte verursachen * eingeschränkt bei tiefen/hohen Temperaturen und abhängig vom SoC (aktives Derating) | ||||
FAQs zur Verwendung der Snettbox
Jede Snettbox hat ihr eigenes, integriertes BMS. Egal ob eine Batterie oder mehrere parallel geschaltet sind, es ist kein weiteres Zubehör für die Steuerung der Batterien nötig.
Unabhängig von Alter und Ladestand der Snettboxen , können jederzeit bis zu 8 Batterien parallel geschaltet werden. Sie müssen also nicht vorher auf den Batteriezustand achten.
Ja, das ist bedingungslos möglich. Das DPM (siehe Technologie – Snettbox Lithium Batterien) sorgt dafür, dass in einem Verbund die Snettbox(en) mit höherem Ladestand, die Snettbox(en) mit niedrigerem Ladestand laden. Nach einer Weile (je nach Differenz der Ladestände) haben sich alle Snettboxen auf einen gemeinsamen SOC angeglichen. Die Snettboxen müssen dafür nicht von der Anwendung getrennt werden. Dieser Angleich geschieht im laufenden Betrieb.
Ja, das ist unabhängig vom Alter der Snettboxen in einem Verbund möglich. Wenn beispielsweise eine Snettbox drei Jahre verwendet wurde und später die Gesamtkapazität und damit auch die Leistung des Systems erweitert werden soll, kann eine neue Snettbox parallel dazu geschaltet werden.
Egal ob eine oder mehrere parallel geschaltete Batterien, die App zeigt immer die zusammengefassten Daten des Batterie-Verbunds an. Bei einem Verbund aus drei Snettboxen werden beispielsweise nicht die Ladestände und Leistungen von 3 Batterien separat, sondern die Werte des gesamten Batteriesystems angezeigt.
Die Snettbox kann bei einer Batterietemperatur von -25°C noch mit 20 A (ca. 250 W) entladen werden. Dabei erwärmt sie sich und das DPM (Dynamic Power Management) gibt entsprechend mehr Entladestrom frei.
Technologie – Snettbox Lithium Batterien
Bis -10°C Batterietemperatur lädt die Snettbox, jedoch langsamer als über 0°C. Das DPM (Dynamic Power Management) regelt den passenden Ladestrom. Während dem Laden wärmt sie sich auf und das Laden wird beschleunigt. Sollten die Umgebungstemperaturen dauerhaft unter -10°C liegen, ist es ratsam die Batterie auf eine Heizmatte zu stellen.
Technologie – Snettbox Lithium Batterien
Die Lebensdauer beträgt 2.000 Zyklen mit 100% Entladetiefe bis zu einer Restkapazität von > 80 % der Nennkapazität. Auf die Snettbox haben Sie 5 Jahre Garantie. Durch unseren Reparaturservice ist die Funktion auch über die Garantie hinaus sichergestellt.

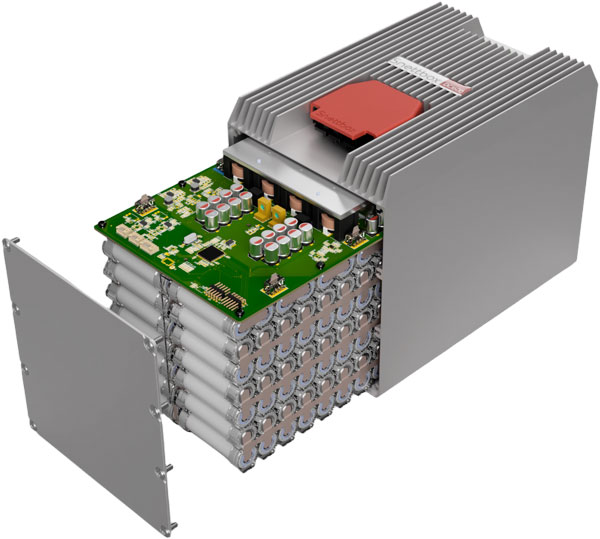

Ja, die Snettbox ist so entwickelt worden, dass die wesentlichen Komponenten zugänglich bzw. zerlegbar sind und durch unseren Werkskundendienst repariert werden können.
Die Snettbox nutzt die gleiche, sichere Batterietechnologie wie sie auch in Elektroautos genutzt wird. Eingebettet in unsere robuste Batteriearchitektur und überwacht durch unser eigenes Battery Management System (BMS), gewährleisten wir stets einen sicheren Betrieb der Snettbox
FAQs zum Einbau und Verwendung der Snettbox
Jeder Snettbox liegt ein Anschluss-Stecker mit Plus-/Minusleitung (16 mm2) bei. Der große Kabelquerschnitt gewährleistet, dass hohe Ströme ohne nennenswerte Erwärmung der Leitung fließen können. Die Enden der Leitung können wahlwiese mit M5 oder M8 Kabelschuhen bestellt werden.
Für eine Snettbox benötigen Sie einen M5 oder M8 (plus/minus) Übergabepunkt. Abhängig davon, welcher Anschluss-Stecker mit der Snettbox erworben wurde.

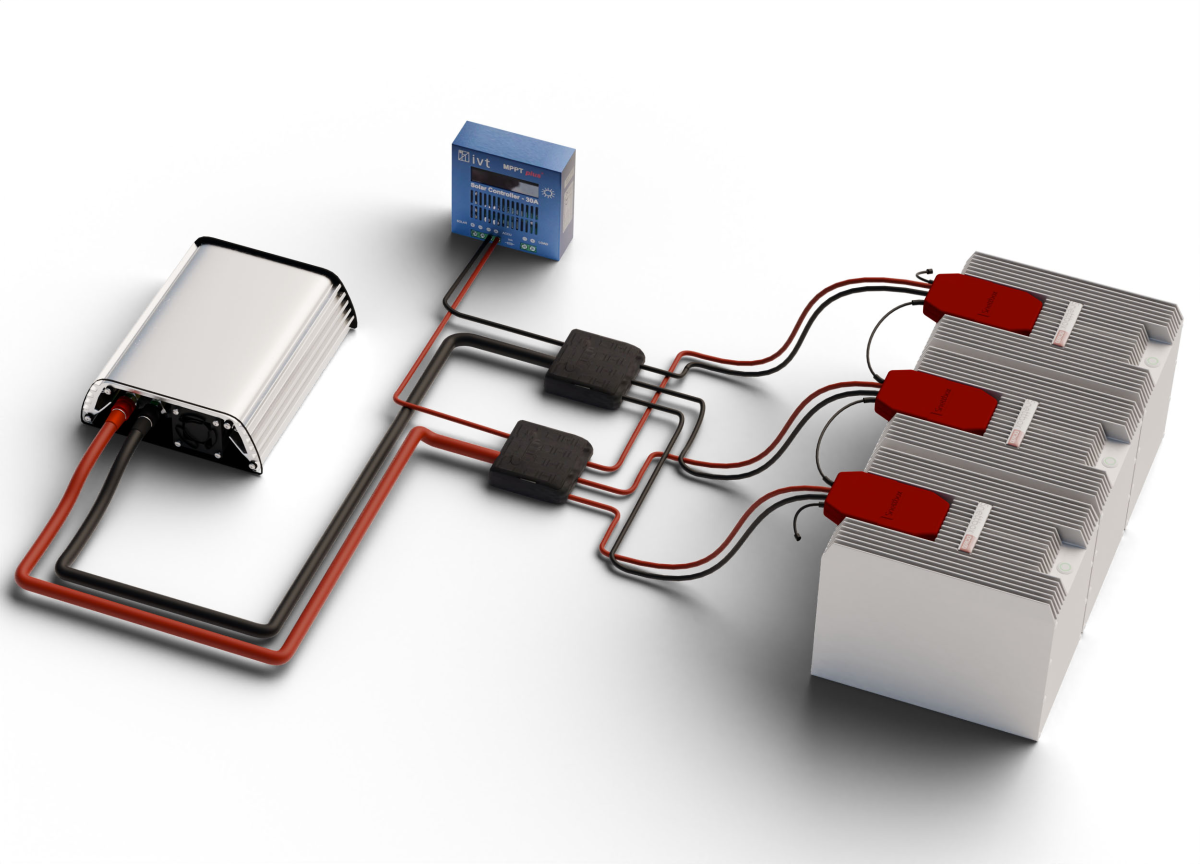

Um mehrere Snettboxen parallel zu schalten empfehlen wir einen megaOTO/midiOTO Verteiler für die Plus-Kabel. Durch die Verwendung von Standard KFZ-Sicherungen können Sie hiermit ganz einfach den Leitungsschutz der Snettbox (Plus-Leitung) und eines großen Verbrauchers (z.B. eines Wechselrichter) realisieren. Für die Minus-Kabel können herkömmliche Sammelschienen oder Sammelpunkte verwendet werden.
Bei den meisten Sitzen ist eine Untersitz Batterie mit einer Höhe von 200 mm möglich. Die Snettbox ist ebenfalls nur 200 mm hoch und kann somit in den meisten Fällen unter dem Sitz eingebaut werden. Ist der Platz unter dem Sitz geringer als 200 mm, kann die Snettbox alternativ auch auf die Seite gelegt werden. Dann beträgt die Höhe sogar nur noch 165 mm. Somit haben unter einem Sitz bis zu zwei Snettboxen mit insgesamt 250 Ah (12V) Platz.
Ja, die Snettbox kann, ausgehend von der normalen Position, um 90° nach links oder rechts gekippt eingebaut werden.
Die Snettbox kommt mit jedem Ladegerät klar, dass für die entsprechende Ausgangsspannung geeignet ist (12V, 24V etc.). Bei Ladegeräten für Bleiakkus bitte eine AGM Ladekennlinie oder für Lithium-Ionen-Batterien eine entsprechende Kennlinie (auch LiFePO4) einstellen. Das gilt auch für die beliebten Reisemobil Energieversorgungssysteme der Hersteller CBE und Schaudt.
TIPP: Wenn Ihr Ladegerät über eine Netzteilmodus verfügt (z.B. Victron) können Sie diesen unter Verwendung der angegebenen Abschaltspannung (bei 12V Systemen >14V) verwenden.
Die Snettbox kommt mit jedem Solarladeregler klar, der für die entsprechende Ausgangsspannung geeignet ist (12V, 24V etc.). Bei Ladereglern für Bleiakkus bitte eine AGM Ladekennlinie einstellen oder für Lithium-Ionen-batterien eine entsprechende Kennlinie (auch LiFePO4) einstellen.
Wir empfehlen einen Ladebooster, um eine optimale Ladeleistung durch die Lichtmaschine zu ermöglichen. Zusätzlich wird vermieden, dass Ihre Lichtmaschine durch die Snettbox überlastet wird. Prinzipiell ist aber auch ein Laden ohne Ladebooster möglich.
Ja, die Ladeanzeige auf dem Kontrollpanel des Wohnmobils (z.B. Schaudt, CBE, Votronic) zeigt den Ladestand (SOC) der Batterie an.
