Lithium-Ionen-Batterie
Snettbox® als modulare Lithium-DC-USV-Lösung im industriellen Einsatz

Die Snettbox® ist eine intelligente, skalierbare und sofort einsatzbereite Lithium-Ionen-Batterie für die unterbrechungsfreie Gleichstromversorgung (DC-USV) in industriellen Anwendungen. Entwickelt und gefertigt in Deutschland, eignet sich die Snettbox ideal für Unternehmen, die hohe Stückzahlen an ihre individuellen Anforderungen angepasster DC-USV-Systeme benötigen – etwa in den Bereichen Maschinenbau, Anlagenbau, Kommunikationstechnik, Marine oder als OEM-Lösung für Hersteller von DC-Stromversorgungen.

Die industrielle Lithium-Backup-Lösung
Plug & Play DC-USV – kombinierbar mit Stromversorgungen führender Hersteller

Die Snettbox ist sowohl als 24 V- als auch als 48 V-System einsetzbar. Dank des integrierten Dynamic Power Managements (DPM) kann sie direkt mit gängigen Industrie-Stromversorgungen kombiniert werden.

Eine komplette DC-USV lässt sich so mit minimalem Integrationsaufwand realisieren: Die Snettbox wird direkt an die DC-Verteilung angeschlossen und übernimmt bei Netzausfall nahtlos die Energieversorgung. Im Normalbetrieb verbleibt sie im Pflegemodus – jederzeit einsatzbereit.

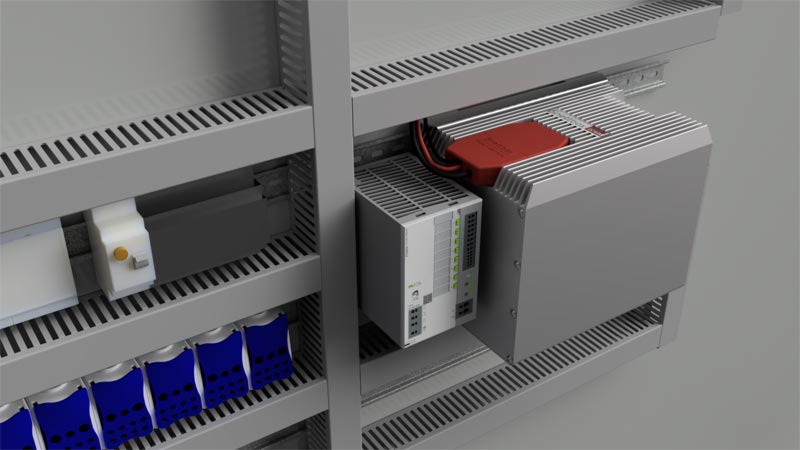

Typische Anwendungskonfiguration:
Modular. Leicht. Langlebig.

Montagefreundlich & flexibel im Systemdesign

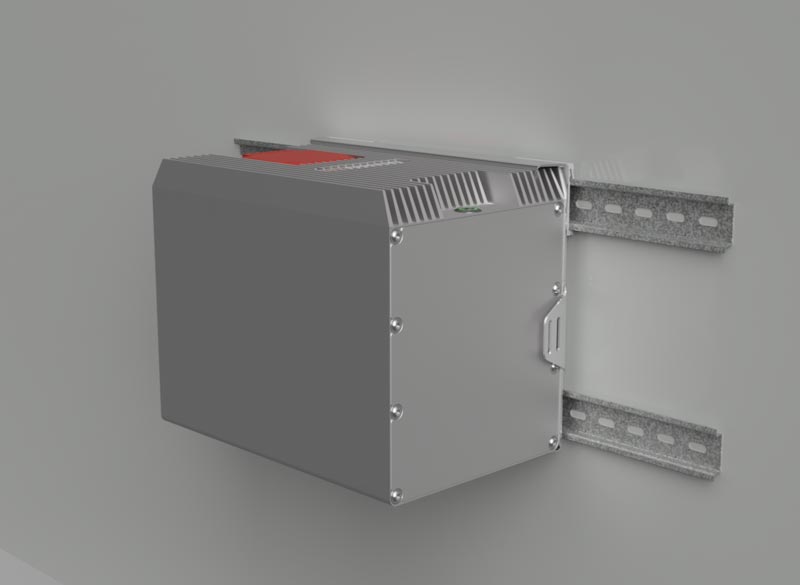

Die Snettbox wird in einem modularen Gehäuse integriert, das für verschiedene Montagearten vorbereitet ist:

Alternativ steht ein speziell entwickelter Batterieschrank zur Verfügung, der bis zu 8 Snettboxen sicher und platzsparend aufnimmt. Der Schrank ist ideal für stationäre Anwendungen, bei denen eine zentralisierte Unterbringung der USV-/Batterie-Komponenten gewünscht ist – z. B. in Technikräumen.

Pro Gehäuse lassen sich ein oder mehrere Batteriemodule kombinieren – unabhängig von Alter oder Ladezustand. Die Module sind altersunabhängig parallel schaltbar und unterstützen Hot-Plug-Betrieb. So entstehen anpassbare DC-USV-Systeme mit hoher Leistungsdichte, die sich nahtlos in bestehende industrielle Infrastrukturen integrieren lassen.

Technik kompakt

Technische Vorteile auf einen Blick

Technische Daten



 Snettbox DC1600 12V Snettbox DC1600 24V Snettbox DC1600 36VSnettbox DC1600 48V
Nennspannung13.0 V26.1 V39.2 V48.6 V
Nennkapazität (0,2C / 320 W)125 Ah63 Ah42 Ah31 Ah
Nennenergie1.6 kWh1.6 kWh1.6 kWh1.5 kWh
Selbstentladung (ausgeschaltet)< 3 % pro Monat
Lebenszyklus (≥ 80 % Nennkapazität)2000 Zyklen (100 % Entladetiefe) / 4000 Zyklen (80 % Entladetiefe)
ÜberlastschutzLeistungsreduzierung / Abschaltung / Interne Sicherung
 Entladung
Entladeschlussspannung11.9 V24.2 V36.3 V43.1 V
Empfohlener Entladestrom25 A12 A8 A6 A
Max. kontinuierlicher Entladestrom*100 A50 A33 A25 A
Max. Entladeleistung*1200 W
 Aufladen
Ladeverfahrenintegrierte Laderegelung (Stromquelle: Netzteil oder gängige Ladegeräte)
Ladeschlussspannung14.0 V28.0 V42.0 V54.0 V
Max. Ladespannung16.0 V34.0 V48.0 V60.0 V
Empfohlener Ladestrom25 A12 A8 A6 A
Max. kontinuierlicher Ladestrom*33 A16 A11 A8 A
Max. Ladeleistung*400 W
 Betriebsbedingungen
ParallelschaltungJa
BetriebstemperaturEntladen: -30 °C bis 60 °C / Aufladen: -10 °C bis 50 °C
Lagertemperatur (ausgeschaltet)-30 °C bis 45 °C
Max. Lagerzeit bei 25 °C (ausgeschaltet, 50 % SoC)24 Monate
Feuchte (nicht kondensierend)≤ 95 %
SchutzartIP44
 Sonstige
Abmessungen (L x B x H)250 mm x 165 mm x 200 mm
Gewicht11,5 kg
Stromanschluss (Snettbox-Stecker)Kabelbaum 16 mm², 500 mm, Rohrkabelschuh M5 (im Lieferumfang)
KommunikationCAN / Bluetooth (Smartphone App)
GehäusematerialAluminium (eloxiert)
Zelltyp / Zellchemiezylindrisch / Lithium-Ionen (NMC)
BMSintegriert
Batteriebezeichnung (IEC 62620)INR19/66/[12P14S]E/-30+60/95
ZertifizierungenPropagation nach IEC 62619, UL1642 (Zellen), EN 61000-6-2, EN 61000-6-3, UN38.3
TransporteinstufungUN 3480
alle Werte beziehen sich auf 25 °C Umgebungstemperatur, höhere/tiefere Temperaturen können eine Reduzierung der Werte verursachen
* eingeschränkt bei tiefen/hohen Temperaturen und abhängig vom SoC (aktives Derating)
